桥梁声屏障

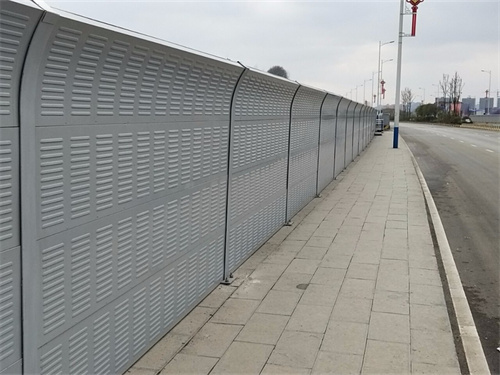

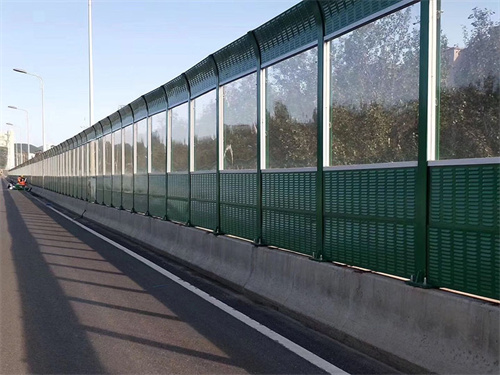

                                       桥梁声屏障1                                                                                                桥梁声屏障2

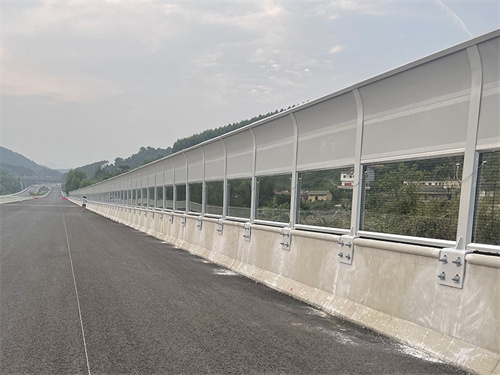

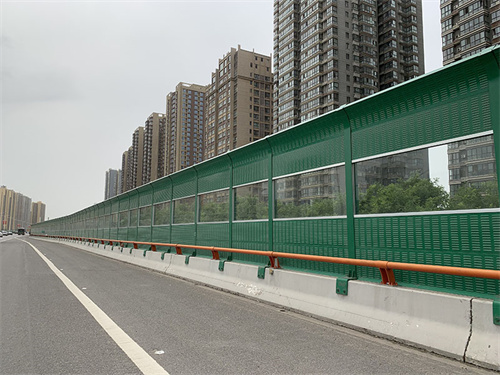

                                       桥梁声屏障3                                                                                                桥梁声屏障4

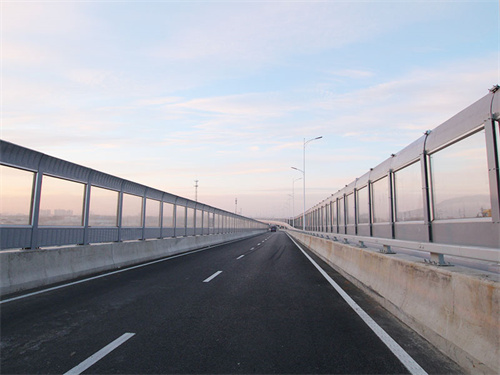

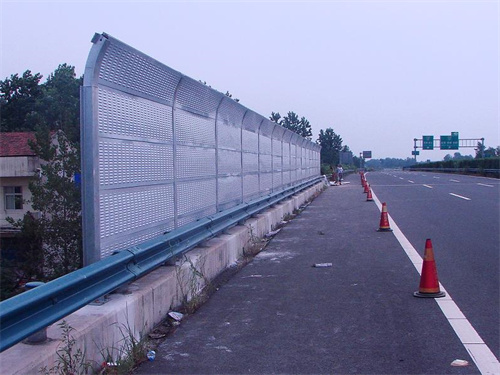

                                       桥梁声屏障5                                                                                                桥梁声屏障6

桥梁声屏障又称隔音墙、隔音屏障、吸声板、声屏障板、隔音屏、高架声屏障、金属百叶声屏障。

桥梁声屏障的常用规格：

屏体尺寸：500*2000mm，采用1.2mm厚的镀锌板，厚度为100mm，上部带折角，桥梁声屏障立柱为125 H型钢，高5.5m，表面处理采用热镀锌+喷塑，声屏障稳固方面，加增斜撑。

桥梁声屏障的主要组成部件：

基础、立柱、屏体、固定件、密封件，有的还包括顶部结构。

1）声屏障屏体：镀锌板、背板、龙骨、玻璃棉、杜邦薄膜、正面冲孔率25%以上；

2）声屏障立柱：H型钢、法兰底盘、斜撑、內筋板、外筋板；

桥梁声屏障结构主要构件的技术要求：

3）桥梁声屏障无论采用哪种材料，安装时都是预制成固定形状的单元，然后再固定在一定强度的载体上；

4）桥梁声屏障采用金属立柱，是目前的主要形式。

5）金属立柱具有抗剪、抗压强度高、耐腐蚀性强、便于安装等，主要承受桥梁声屏障材料的自重、车辆行驶所致空气流动的冲击力、可能的自然风力、意外事故的冲撞力等；

6）高速铁路声屏障设计，还要考虑到列车高速运行作用下，声屏障的脉动压力作用；

7）为保证其耐腐蚀和使用寿命，通常要求先热镀锌，再喷塑处理；后者环氧富锌底漆加聚氨酯面漆组合涂装；

8）重点工程项目上，通常会对声屏障的使用性能（吸声、隔声性能），以及满足力学、声学和物理性能上，先做样品，进行声学性能和力学性能测试，达标后方可大批量生产。

桥梁声屏障采用混合型声屏障，顶部为吸声单元，以下部分为隔声单元。合理确定声屏障的长度和高度后，可获得10-25dB(A)的降噪量。

技术特点：百叶孔具备防雨、防潮、防晒、防冻、防尘、防腐蚀、防强风等功能。

桥梁声屏障降噪效果好，隔声量10-25dB(A)。结构安全性高，抗自然力和人为破坏力强。具有投资省，施工速度快、景观作用明显等优点。
